Defensa portamalacate extraible en nueva hilux

Como estaba prometido aca van las fotos y la explicacion de como termine la instalacion del malacate en la Hilux para poder usarlo tanto adelante como atras en la chata. El objetivo era no tener que cargar con el peso del malacate haciendo palanca en el tren delantero durante tantos kms al pedo...

Primero que nada, la bandeja portable con el malacate. Es la minima expresion posible de una bandeja para que tenga el menor peso y facilite la transportacion... ni siquiera le puse manijas. El malacate es un Warn 9.5Ti por el que me decidi luego de ver funcionar el de Mauricio el dia que rescatamos a la ´Bestia Pop´ en Talavera. Tiene cable de plasma de 5/16 de 150 pies.

Hicimos unas pequenias adaptaciones en las defensas del Colo (tipo ARB) para poder meter y sacar la bandeja del malacate. La idea la tome de una combinacion de ejemplos anteriores, como la chata de Pablo Opacak y la de Mauricio Surmani.Estas son las fotos de las ´hembras´ en la defensa en donde se encaja la bandeja portatil del malacate. Elegimos dos canios en vez de uno por creer que esta configuracion seria la mas rigida.

Frente

Atras

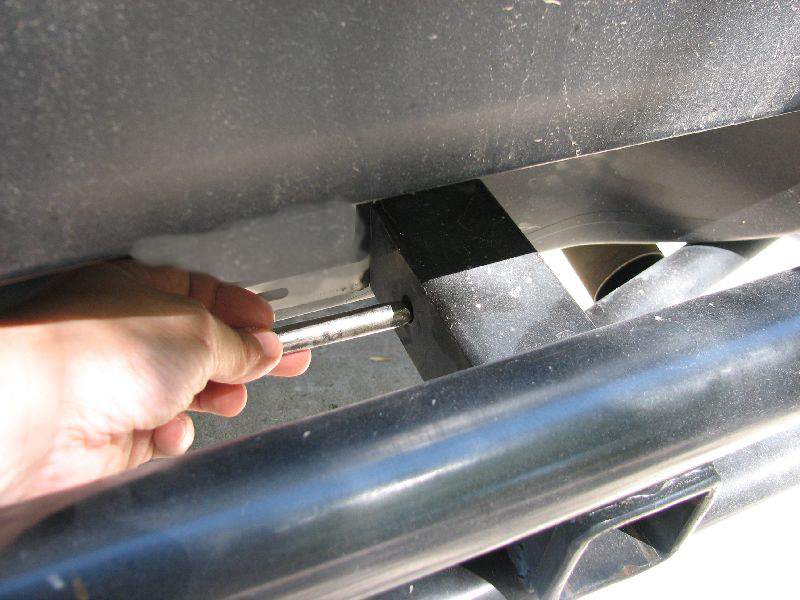

Para trabar la bandeja en su lugar, usamos dos sistemas distintos adelante y atras. Adelante usamos unas extensiones de llave tubo, las cuales traba en una hembra que tengo soldada dentro del paragolpes.
La extension entra por un agujero que hay encima de la defensa y traba la bandeja en su lugar.

Atras en cambio, usamos un perno simple que solo nos falta finalizar poniendole una chaveta de seguridad a cada uno.

La parte electrica y conexiones es muy similar a la de Pablo Opacak, utilizando conectores industriales de alta capacidad para cable de 70 mm. El cable se lo compre a Luciano en Encendido Chabuco, al igual que los terminales de bronce para la bateria.

Este es el conector fijo que queda sobre la bateria.

Asi queda el conector tipo ´hermafrodita´ una vez conectado. El sistema es super practico ya que es imposible conectar los cables al reves.

Para llegar hasta el malacate cuando esta colocado atras, hicimos un prolongador de 7 metros que se conecta adelante y se pasa por arriba de la chata hasta la caja, evitando tener que tener el cable pasado por debajo de la chata y expuesto a los elementos durante un monton de tiempo en forma innecesaria.

Estas son las fotos del malacate ya colocado, tanto atras como adelante y listo para usar:

Espero que les guste la instalacion, en especial a quienes preguntaban como colocar un malacate sin tener que tenerlo puesto el 100% del tiempo.

Muchas gracias a:

Mauricio Surmani y a Pablito Opacak por los datos aportados y por la idea original, al Chebas que me hizo la pata para armar los conectores y dejarlos ´crimpeados´ como corresponde y por supuesto a mi viejo que se banca mi ´rotura de pelotas´ durante todo el proceso!

Saludos,

Andres G
